SG三索式平面格柵除污機
綜述
SG三索式平面格柵除污機的耙斗小車，沿柵面兩側導軌運行，由三根鋼索牽引，自下而上耙除柵面 上截留的污物。其中耙斗兩側的二根鋼索主管耙斗上下運行，中間的鋼索主管耙斗張開與閉合。（耙斗高 位開耙，低位合耙）。
除污機運行的控制分手動和自動，手動：為按壓鈕進行操縱。自動：為按照運行狀態和停機狀態和 停機狀態各自所需時間的程序運作或在格柵前后設置差壓變送器，當達到額定差壓值時，自行啟動除污。
傳動系統中，設有機械過載保護裝置和電氣保護裝置以及鋼絲繩防松裝置，以確保運行安全。
本產品適用于給水、排水、取水構筑物的頭道，二道格柵，也可應用于水利工程及深水工況。
性能規格
SG型三索式平面格柵除污機性能規格：

型號	格柵寬A(mm)	井槽寬H(m)	柵片凈距e(mm)	運行速度V(m/min)	安裝傾角	電機功率kW)	水位差	過柵流速(m/s)	除污量(kg/耙)	重量 (kg)
SG0.8-	800	客戶任選	10-100客戶任選	6-8	65-85	1.5-5	≤200	0.6-1.0	≥100	3000
SG1.0-	1000									3200
SG1.2-	1200								≥150	3500
SG1.4-	1400									3700
SG1.5-	1500									3800
SG1.6-	1600									3900
SG1.7-	1700									4100
SG1.8-	2000									4300
SG2.2-	2200								≥250	4550
SG2.5-	2500									4850
SG2.8-	2800									5350
SG3.0-	3000									5500

工作原理圖

1、驅動機構及過載保護；
2、差動推桿；
3、上機架；
4、差動滑輪；
5、耙斗；
6、刮渣板；
7、卸料斗；
8、導軌；
9、中間索；
10、牽引索；
11、繩筒；
12、平面格柵

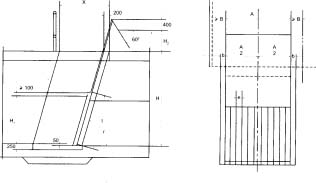

安裝示意圖


技術參數及安裝尺寸表

型號	格柵寬 A(mm)	C (mm)	X (mm)	H (mm)	H1 (mm)	H2 (mm)	L (mm)	B (mm)	b (mm)
SG0.8-	800	15-100	1500	訂貨單位選定	柵片垂直高度由訂貨單位確定	貯桶1000帶機1500	柵片實際長度按安裝傾角折算	≥600	150
SG1.0-	1000
SG1.2-	1200
SG1.4-	1400
SG1.5-	1500		2000						200
SG1.6-	1600
SG1.7-	1700
SG1.8-	2000
SG2.2-	2200
SG2.5-	2500		2500
SG2.8-	2800								250
SG3.0-	3000

訂貨須知
客戶提供：
1.型號規格和井槽深度、柵片凈距、安裝傾角、過柵流速。
2.安裝土建結構和工藝布置圖。
3.電氣控制要求。
